Analisis dan Desain 3D Konstruksi Baja Ringan (Cold Form) Dengan Menggunakan SAP2000

Konstruksi 3D Baja Ringan dibawah ini akan didesain dengan Peraturan AISI-LRFD 96 dan AISC-LRFD 93.

Data-data :

·        Profil rangka utama       : C (A’ = 200 mm, B’ = 100 mm, t = 2 mm, R = 10 mm,

                                     C’ = 20 mm)

·        Profil gording                : C (A’ = 100 mm, B’ = 50 mm, t = 1,5 mm, R = 5 mm,

                                     C’ = 10 mm)

·        Profil ikatan angin          : Circle diameter 80 mm

·        Baja ringan mutu           : G 550

·        Tegangan leleh (fy)        : 550 Mpa

·        Tegangan ultimit (fu)      : 550 Mpa

·        Modulus geser              : 50000 Mpa

·        Elastisitas                      : 210000 Mpa

Langkah perencanaan :

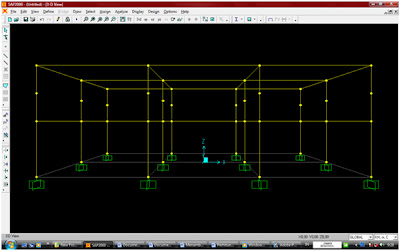

1.             Gambarlah struktur tersebut sehingga terbentuk seperti dibawah ini (Perencanaan sendiri)

2.             Aturlah properties material dengan DEFINE → MATERIALS

·               CLDFRM (Cold Form) adalah baja yang dibentuk setelah mengalami pendinginan



·               STEEL (Hot Rolled) adalah baja yang dibentuk pada saat mengalami panas (suhu) yang sangat tinggi

3.             Aturlah dan masukkan bentuk profil dengan DEFINE → FRAME SECTIONS

·               PROFIL dan GORDING berbentuk Add Cold Formed C



·               KAIT berbentuk Circle

4.             Buat Load Case DEAD dan LIVE

5.             Buat kombinasi pembebanan

·               Kombinasi 1 = 1,4 D

·               Kombinasi 2 = 1,2 D + 1,6 L

6.             Masukkan beban DEAD dan LIVE seperti gambar dibawah ini (Sesuai Perencanaan)

7.             Release bagian KAIT dan PROFIL, sedangkan bagian GORDING tidak perlu direlease

8.             Atur DOF (Degree of Fredom) menjadi Space Truss

9.             Running Program

10.         Atur parameter desain dengan OPTIONS → PREFERENCES :

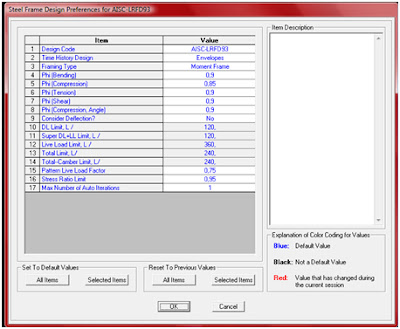

·               Cold Form, menggunakan AISI-LRFD 96

·               Steel menggunakan AISC-LRFD 93.

11.        Atur kombinasi desain dengan DESIGN → STEEL FRAME DESIGN/COLD-FORMED STEEL FRAME DESIGN → SELECT DESIGN COMBOS

12.         Desain kapasitas penampang dengan DESIGN → STEEL FRAME DESIGN/COLD-FORMED STEEL FRAME DESIGN → START DESIGN/CHECK OF STRUCTURE

13.         Cek Analisis VS Desain dengan DESIGN → STEEL FRAME DESIGN/COLD-FORMED STEEL FRAME DESIGN → VERIFY ANALYSIS VS DESIGN SECTIONS

14.         Cek keseluruhan penampang dengan DESIGN → STEEL FRAME DESIGN/COLD-FORMED STEEL FRAME DESIGN → VERIFY ALL MEMBER PASSED

15.         Jika keseluruhan penampang MATCH, maka profil yang digunakan aman

 Desain Cold Form

Desain Steel

16.         Maksud dari 0,652 adalah 65,2 % Kapasitas/kekuatan penampang sudah terpakai.

Cara Memutar Tumpuan Pada SAP 2000

Didalam analisa struktur sering ditemukan konstruksi seperti dibawah ini, dimana tumpuannya menyesuaikan terhadap bentuk struktur.

Didalam SAP 2000 tumpuan standar dapat berbentuk seperti gambar dibawah ini,,, Nahhh,,, tumpuan tersebut dapat diputar sesuai dengan perencana,,,  Just Follow it,,,,,

Pertama Klik tumpuan sendi dan rol,,, kemudian pilih assign,,, joint,,, local axes,,,, masukkan nilai -90 pada Rotation About Y (Tanda (-) berarti perputaran berlawanan arah jarum jam)

Tumpuan sudah terbentuk seperti gambar dibawah ini...

Mudah kann,,,

Nah silahkan dicoba yah,,,,,

Semoga bermanfaat,,,,,

Cara Memutar Frame Pada SAP 2000

Dalam kasus ini Frame yang diputar,,

Selain tumpuan yang bisa diputar sesuai dengan perencanaan,,, Frame (Balok dan Kolom) juga bisa diputar, guna mendapatkan hasil yang optimum,,,

Langkahnya adalah Pilih Kolom yang akan diputar,,,,, klik Assign,, Frame/Cable/Tendon,,, Local Axes,,,, Masukkan nilai 90 pada Angle in Degrees,,,

Gambarnya sudah terbentuk seperti dibawah ini,,,

Mudah kan,,,,,

Silahkan dicoba yah,,,

Semoga bermanfaat,,,,,,

Trik Pencerminan Gambar Pada SAP 2000

SAP 2000 memberikan kemudahan dalam menggambar,, seperti pencerminan. Gambar yang dihasilkan akan sama dengan gambar sebelum pencerminan.. Hal ini akan memudahkan bagi desainer,, OK, ikuti langkah berikut ini,,,

Pilih gambar yang akan dicerminkan,,,, Edit,, Replicate,,, Pilih Mirror,, Jika menggambar pada tampak X-Z, maka sumbu pencerminannya Paralel to Y, Jika menggambar pada tampak Y-Z, maka sumbu pencerminannya Paralel to X, Jika menggambar pada tampak X-Y, maka sumbu pencerminannya Paralel to Z, Dalam Hal ini penggambaran pada tampak X-Z, maka masukkan koordinat pencerminan (8,3) dan (8,0).

Gambar sudah terbentuk seperti dibawah ini,,,

Mudah kan silahkan dicoba yah,,,

Semoga bermanfaat.......

Perhitungan Beban Gempa Pada SAP 2000

Didalam perhitungan gempa, terdapat perhitungan berat sendiri bangunan,, dimana beban tersebut nantinya akan dimasukkan sebagai beban gempa statik ekivalen. SAP 2000 menyediakan perhitungan Berat Sendiri secara otomatis,, Nah Ikuti langkah ini yah,,,,,,

Langkah pertama adalah dengan membagi kolom lantai 2 menjadi 2 bagian dengan perintah divide,,,,

Setelah kolom tersebut terbagi menjadi 2 bagian,, langkah berikutnya adalah,,,  memilih struktur lantai 1,,,,

dilanjutkan dengan Assign,, Assign to Group,, Add New Group,,, Beri nama LANTAI 1,, OK,, Dilanjutkan dengan memilih struktur lantai 2,,,

dilanjutkan dengan Assign,, Assign to Group,, Add New Group,,, Beri nama LANTAI 2,, OK,,

Langkah beriktunya adalah pilih File,,, Export,, SAP 2000 Microsoft Excel Access Database,,,,

Simpan File dengan nama BERAT SENDIRI,,,,, Pilih Item yang akan dieksport (Lihat gambar),, pilih OK,, (Berat Sendiri dalam KN)

Mudah Kan,,, jadi enggak ngitung manual lagi berat sendiri, dengan sendirinya akan menghemat waktu,,,

Silahkan dicoba yah,,,,

Perencanaan Konstruksi Baja Ringan Pada SAP 2000

Didunia konstruksi sekarang ini,, kita sering mendengar konstruksi baja ringan,,, Pada program SAP 2000 bisa menghitung konstruksi tersebut, dengan sedikit trik,,,, Ingat Perhitungan Baja ringan hanya bisa dilakukan pada SAP 2000 diatas versi 7,,,,,

Nah ikuti langkah berikut yah,,,,

Pertama,,,, pilih define,, material,, pilih CLDFRM (Baja ringan, baja yang dibentuk setelah dingin),, Modify/show material,,, pilih Orthotropic (Agar bisa diedit) masukkan data Baja Ringan seperti dibawah ini,,

Baja ringan dengan spesifikasi (G 550)

Tegangan Leleh : 550 Mpa

Tegangan Ultimit : 550 Mpa

Modulus Geser : 50.000 Mpa

Modulus Elastisitas : 210.000 Mpa

Mudah kannn,,,, silahkan dicoba yahh,,,,,,,,

Semoga bermanfaat.....
